1 典型的RS422接口电路

图 1 典型的RS422接口电路

2 典型的RS485接口电路

图 2 典型的RS485接口电路

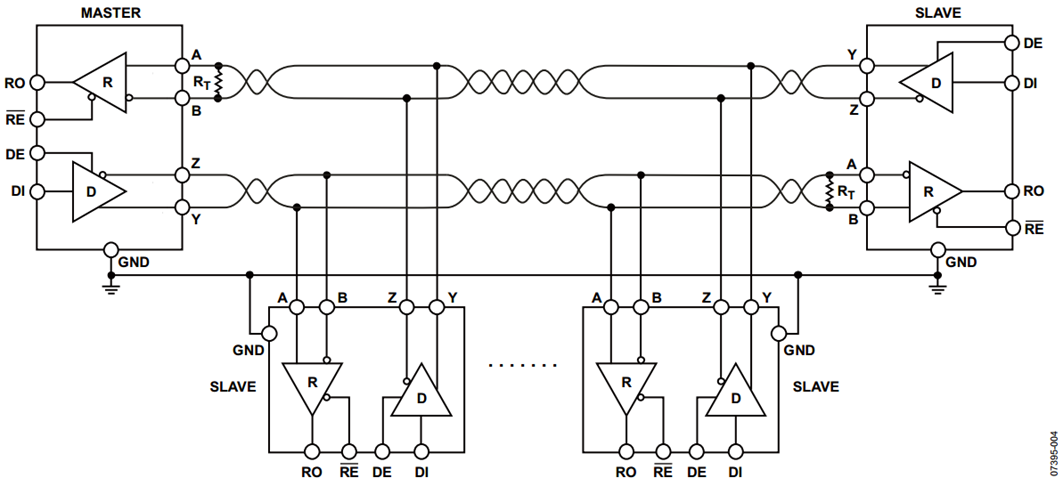

图 3 全双工RS485接口电路拓扑

3 设计要点

(1) 接口保护用途的TVS管D1-8，通常选择最大反向工作电压VRWM为5.0V的双向TVS管，如Diodes SMBJ5.0CA。注：这里可以选择耐压更高的TVS元件。

(2) DI和RO引脚都使用10k电阻上拉，是为防止误触发，产生误动作，因为“UART以一个前导“0”触发一次接收动作”。

(3) 图 1所示，差分接收器的端接电阻一般取值120 Ω，来源于通常RS422/485传输线所用的特征阻抗约为120 Ω。图 3所示的RS485多点应用中，若在SCH&PCB设计时不清楚后期现场布线中哪两个设备距离最远，可在所有差分接收端都预留120 Ω端接电阻，以便后期现场应用时通过拨码开关选择性接入。

(4) 由于RS422/485差分接收器的特性是，VIA - VIB的绝对值必须大于200 mV，否则无法正确识别高低电平。所以，图 1所示，当使用3.3V电源时，故障安全偏置电阻R5和R6最大取值为930 Ω；当使用5.0V电源时，R5和R6最大取值为1440 Ω。

说明：故障安全偏置电阻，是为了解决“总线空闲、开路或短路”情况下，接收端状态不确定的问题。由于RS422只支持点对点应用，且故障安全偏置电阻只需要在接收端使用，所以图 1和图 2电路，R3-4不是必要的，R5-6和R12-15是必要的。注：如果R12/R13在发送端已经有，那么在接收端就不是必要的。

(5) 图 1所示，在RS422点对点应用中，两端的差分接收器都需要120 Ω并联端接电阻。图 3所示，在RS485多点应用中，只需在最远的两点接收端使用120 Ω并联端接电阻，中间各支路不需要。

(6) 图 2和图 3所示，各支路的A&B引脚和Z&Y引脚都串联0R电阻，当某路故障时将RS485总线拉低时，逐一断开电阻，方便排查故障。

(7) SCH&PCB设计时，两个设备间的RS422/485通信线，除了两对差分线外，至少需要一根地线，防止共模电压超出规定的范围而导致通信故障。

(8) 有选择的情况下，RS422/485通信电缆中，信号线不应与电源线并行或尽量远离电源线，若无法避免，信号线最好使用带屏蔽的双绞线。且现场布线，采用菊花链拓扑，不采用星形或环形拓扑，以免因反射等因素导致通信错误。
