在串行通讯时，要求通讯双方都采用一个标准接口，使不同的设备可以方便地连接起来进行通讯。在 RS-232 的通讯标准中是以一个 25 针的接口来定义的，并在早期的计算机如 PC 或 XT 机型上广 泛使用，但在 AT 机以后的机型上，实际均采用了 9 针的简化版本应用，现在所说的 232 通讯均默认为 9 针的接口。

目前 RS-232 是 PC 机与通信工业中应用最广泛的一种串行接口。RS-232 被定义为一种在低速率串 行通讯中增加通讯距离的单端标准。RS-232 采取不平衡传输方式，即所谓单端通讯。

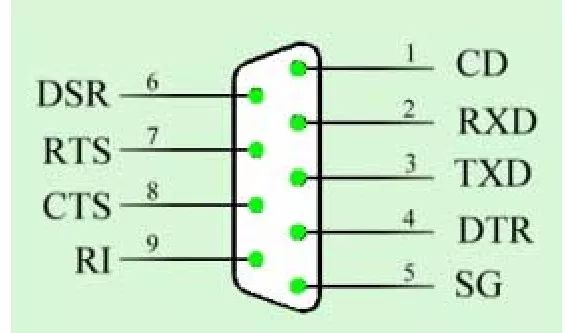

RS232（9针）接口

按序号说明：

1. 载波检测(DCD)
2. 接受数据(RXD)
3. 发出数据(TXD)
4. 数据终端准备好(DTR)
5. 信号地线(SG)
6. 数据准备好(DSR)
7. 请求发送(RTS)
8. 清除发送(CTS)
9. 振铃指示(RI)

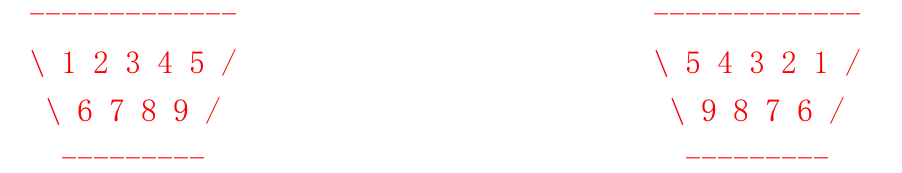

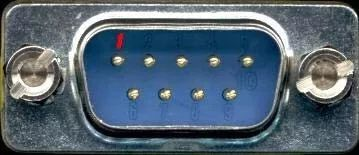

DB9 Male (Pin Side) DB9 Female (Pin Side)

DB9 Female (Solder Side) DB9 Male (Solder Side)

从两个图可以看出， 公接头和母接头相连时RXD-RXD，TXD-TXD，进而可知下载线的两端接口本应该RXD-RXD、TXD-TXD的，但买串口线时需要买交叉串口线（实现RXD-TXD的连接），进而实现一段发送一段接收。

现在通常计算机均配有这种标准的 232 接口，通常这种接口用于连接鼠标、MODEM 或打印机等外 部设备。 实际应用中，电子工程师在设计计算机与外围设备的通信时，通常在 9 针的基础再进行简化，只用 其中的 2、3、5 三个管脚进行通信。这三个管脚分别是接收线、发送线和地线，在一般情况下即可满足通 讯的要求。

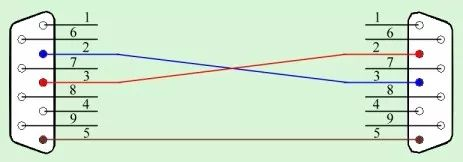

值得注意的是，上图中 2、3 两脚是交叉互联的，这很容易理解，因为一个设备的发送线必须联接到 另外一台设备的接收线上，反之亦然。
