硬盘是大家都很熟悉的设备，一路走来，从HDD到SSD，从SATA到NVMe，作为NVMe SSD的前端接口，PCIe再次进入我们的视野。作为x86体系关键的一环，PCIe标准历经PCI、PCI-X和PCIe，走过近30年时光。其中，Host发现与查找设备的方式却一脉沿袭。今天，我们就来聊聊PCIe设备在一个系统中是如何发现与访问的。

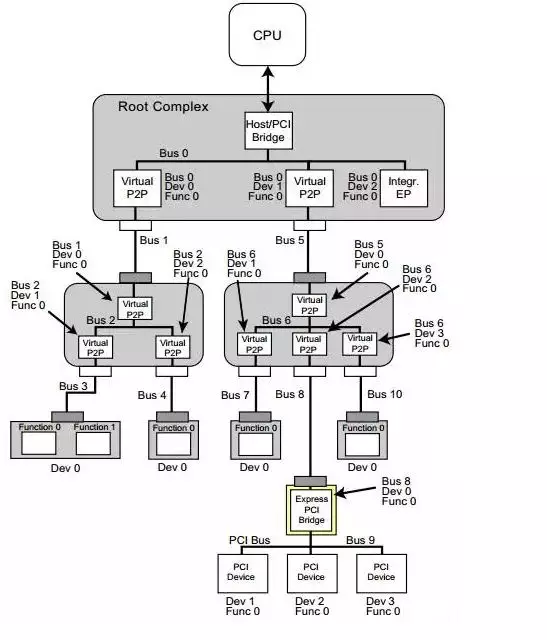

首先，我们来看一下在x86系统中，PCIe是什么样的一个体系架构。下图是一个PCIe的拓扑结构示例,PCIe协议支持256个Bus, 每条Bus最多支持32个Device，每个Device最多支持8个Function，所以由BDF（Bus，device，function）构成了每个PCIe设备节点的身份证号。

PCIe体系架构一般由root complex，switch，endpoint等类型的PCIe设备组成，在root complex和switch中通常会有一些embeded endpoint(这种设备对外不出PCIe接口)。这么多的设备，CPU启动后要怎么去找到并认出它们呢? Host对PCIe设备扫描是采用了深度优先算法，其过程简要来说是对每一个可能的分支路径深入到不能再深入为止，而且每个节点只能访问一次。我们一般称这个过程为PCIe设备枚举。枚举过程中host通过配置读事物包来获取下游设备的信息，通过配置写事物包对下游设备进行设置。

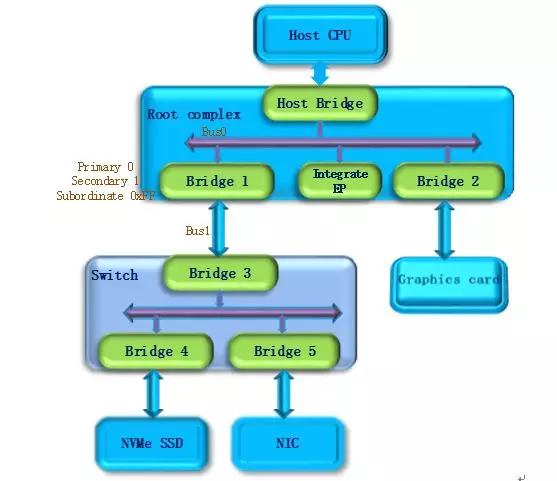

第一步，PCI Host主桥扫描Bus 0上的设备（在一个处理器系统中，一般将Root complex中与Host Bridge相连接的PCI总线命名为PCI Bus 0），系统首先会忽略Bus 0上的embedded EP等不会挂接PCI桥的设备，主桥发现Bridge 1后，将Bridge1 下面的PCI Bus定为 Bus 1，系统将初始化Bridge 1的配置空间，并将该桥的Primary Bus Number 和 Secondary Bus Number寄存器分别设置成0和1，以表明Bridge1 的上游总线是0，下游总线是1，由于还无法确定Bridge1下挂载设备的具体情况，系统先暂时将Subordinate Bus Number设为0xFF。

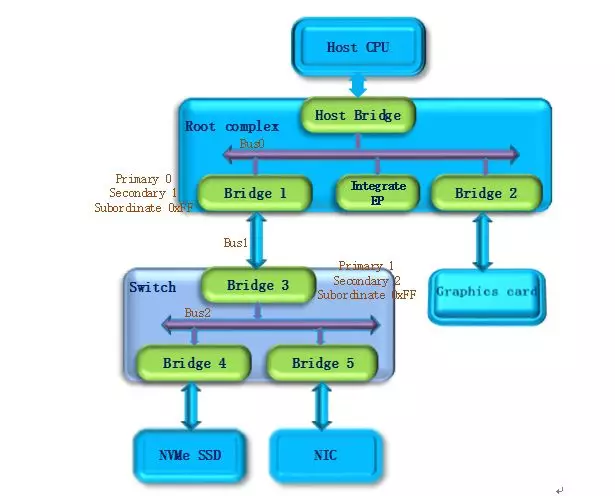

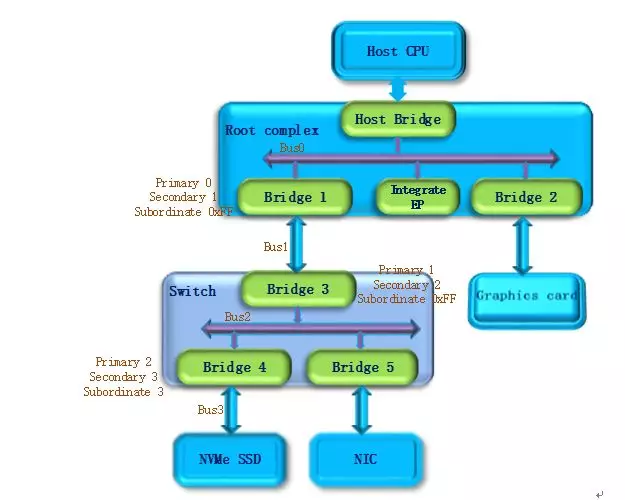

第二步，系统开始扫描Bus 1，将会发现Bridge 3，并发现这是一个switch设备。系统将Bridge 3下面的PCI Bus定为Bus 2，并将该桥的Primary Bus Number 和 Secondary Bus Number寄存器分别设置成1和2，和上一步一样暂时把Bridge 3 的Subordinate Bus Number设为0xFF。

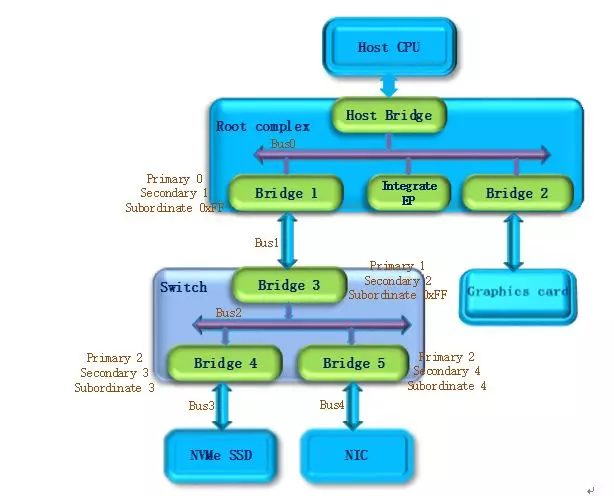

第三步，系统继续扫描Bus 2，将会发现Bridge 4。继续扫描，系统会发现Bridge下面挂载的NVMe SSD设备，系统将Bridge 4下面的PCI Bus定为Bus 3，并将该桥的Primary Bus Number 和 Secondary Bus Number寄存器分别设置成2和3，因为Bus3下面挂的是端点设备（叶子节点），下面不会再有下游总线了，因此Bridge 4的Subordinate Bus Number的值可以确定为3。

第四步，完成Bus 3的扫描后，系统返回到Bus 2继续扫描，会发现Bridge 5。继续扫描，系统会发现下面挂载的NIC设备，系统将Bridge 5下面的PCI Bus设置为Bus 4，并将该桥的Primary Bus Number 和 Secondary Bus Number寄存器分别设置成2和4，因为NIC同样是端点设备，Bridge 5的Subordinate Bus Number的值可以确定为4。

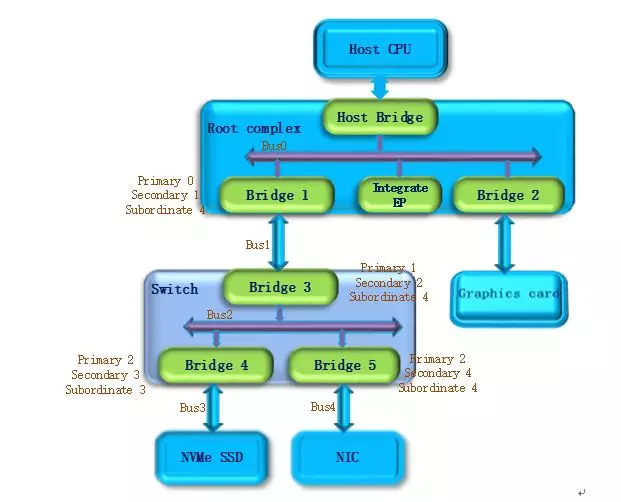

第五步，除了Bridge 4和Bridge 5以外，Bus2下面没有其他设备了，因此返回到Bridge 3，Bus 4是找到的挂载在这个Bridge下的最后一个bus号，因此将Bridge 3的Subordinate Bus Number设置为4。Bridge 3的下游设备都已经扫描完毕，继续向上返回到Bridge 1，同样将Bridge 1的Subordinate Bus Number设置为4。

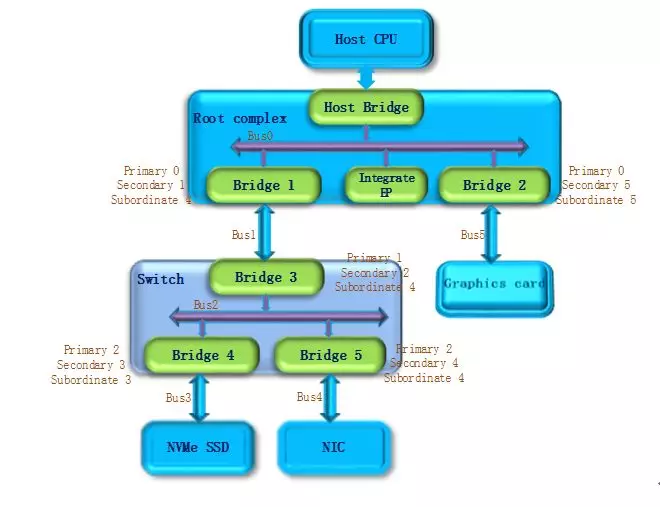

第六步，系统返回到Bus0继续扫描，会发现Bridge 2，系统将Bridge 2下面的PCI Bus定为Bus 5。并将Bridge 2的Primary Bus Number 和 Secondary Bus Number寄存器分别设置成0和5， Graphics card也是端点设备，因此Bridge 2 的Subordinate Bus Number的值可以确定为5。

至此，挂在PCIe总线上的所有设备都被扫描到，枚举过程结束，Host通过这一过程获得了一个完整的PCIe设备拓扑结构。

系统上电以后，host会自动完成上述的设备枚举过程。除一些专有系统外，普通系统只会在开机阶段进行进行设备的扫描，启动成功后（枚举过程结束），即使插入一个PCIe设备，系统也不会再去识别它。

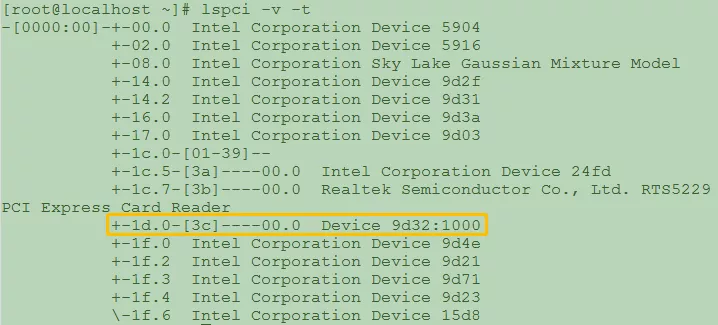

在linux操作系统中，我们可以通过lspci –v -t命令来查询系统上电阶段扫描到的PCIe设备，执行结果会以一个树的形式列出系统中所有的pcie设备。如下图所示，其中黄色方框中的PCIe设备是北京忆芯科技公司（Bejing Starblaze Technology Co., LTD.）推出的STAR1000系列NVMe SSD主控芯片，图中显示的9d32是Starblaze在PCI-SIG组织的注册码，1000是设备系列号。

STAR1000设备的BDF也可以从上图中找出，其中bus是0x3C，device是0x00，function是0x0，BDF表示为3C:00.0，与之对应的上游端口是00:1d.0。

我们可以通过“lspci –xxx –s 3C:00.0”命令来列出该设备的PCIe详细信息(技术发烧友或数字控请关注该部分)。这些内容存储在PCIe配置空间，它们描述的是PCIe本身的特性。

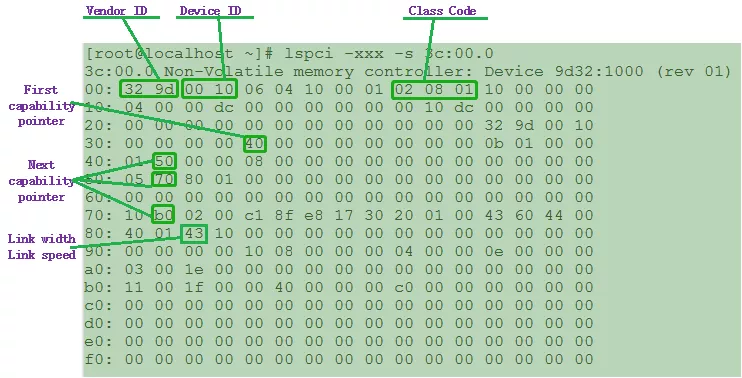

如下图所示(低位地址0x00在最左边)，可以看到这是一个非易失性存储控制器，0x00起始地址是PCIe的Vendor ID和Device ID。Class code 0x010802表示这是一个NVMe存储设备。0x40是第一组capability的指针，如果你需要查看PCIe的特性，就需要从这个位置开始去查询，在每组特征的头字段都会给出下一组特性的起始地址。从0x40地址开始依次是power management，MSI中断，链路控制与状态，MSI-X中断等特性组。这里特别列出了链路特征中的一个0x43字段，表示STAR1000设备是一个x4lane的链接，支持PCIe Gen3速率（8Gbps）。

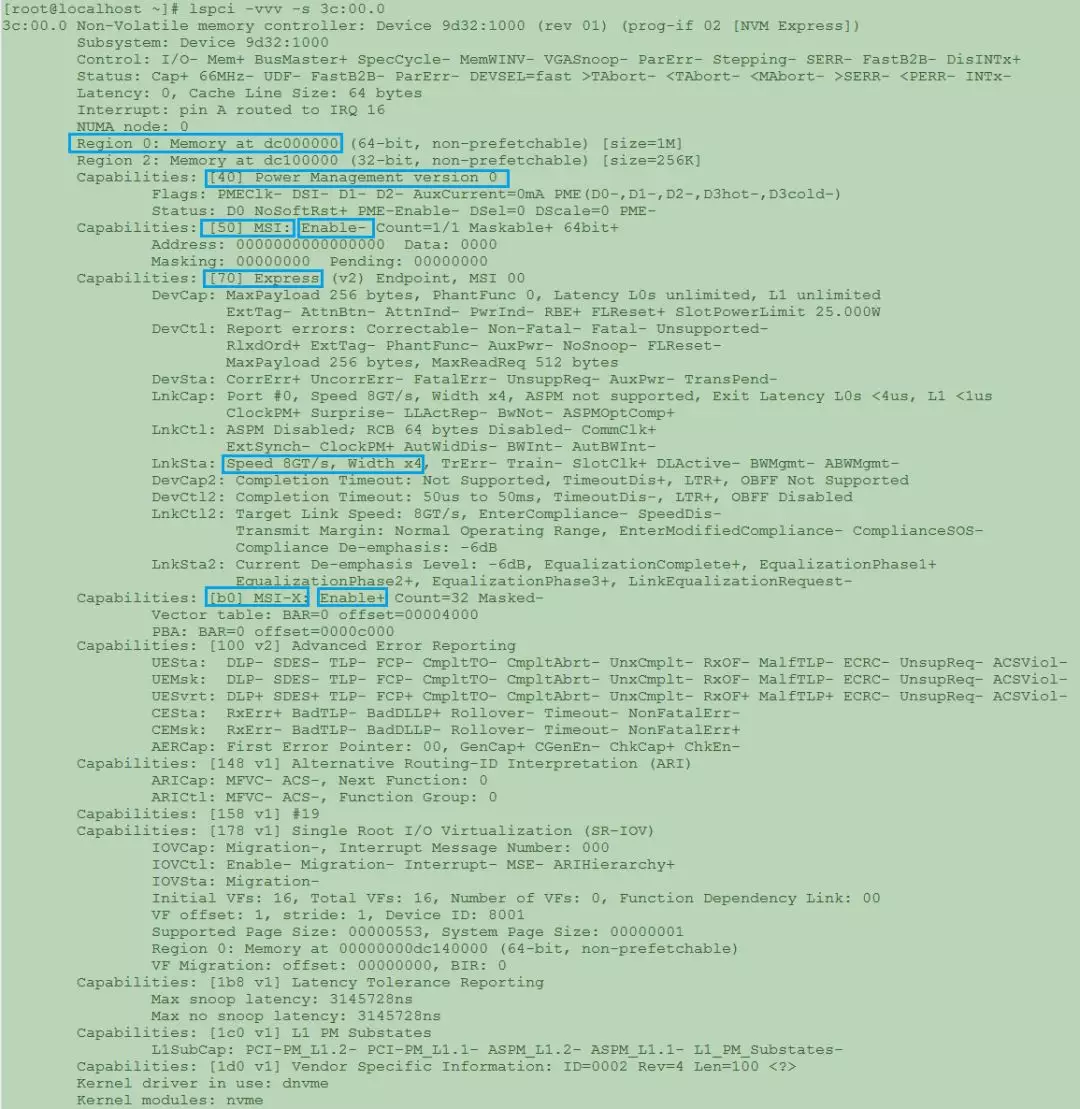

当然，也可以使用lspci –vvv –s 3C:00.0命令来查看设备特性，初学者看到下面的列表也就一目了然了。

Host在枚举设备的同时也会对设备进行配置，每个PCIe设备都会指定一段CPU memory访问空间，从上面的图中我们可以看到这个设备支持两段访问空间，一段的大小是1M byte，另一段的大小是256K byte，系统会分别指定它们的基地址。基地址配置完成以后，Host就可以通过地址来对PCIe memory空间进行访问了。

PCIe memory空间关联的是PCIe设备物理功能，对于STAR1000系列芯片而言，物理功能是NVMe，memory中存放的是NMVe的控制与状态信息，对于NMVe的控制以及工作状态的获取，都需要通过memory访问来实现。

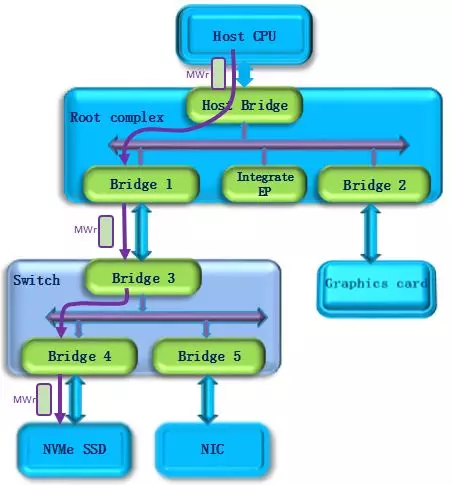

下面以NVMe命令下发为例简单描述PCIe设备的memory访问。NVMe命令下发的基本操作是1）Host写doorbell寄存器，此时使用PCIe memory写请求。如下图所示，host发出一个memory write(MWr)请求，该请求经过switch到达要访问的NVMe SSD设备。

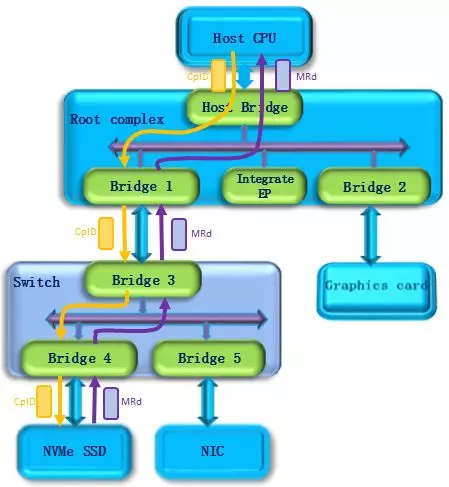

这个请求会被端点设备接收并执行2)NVMe读取命令操作。如下图所示，此时NVMe SSD作为请求者，发出一个memory read(MRd)请求，该请求经过Switch到达Host，Host作为完成者会返回一个完成事物包(CplD)，将访问结果返回给NVMe SSD。

这样，一个NVMe的命令下发过程就完成了。同样，NVMe的其他操作比如各种队列操作，命令与完成，数据传输都是通过PCIe memory访问的方式进行的，此处不再详述。

通过上面的描述，相信能够帮助大家了解PCIe的设备枚举和memory空间访问。以后会继续与大家探讨PCIe的其他内容，比如PCIe的协议分层，链路建立，功耗管理等等。目前PCIe协议还正在不断的快速演进中，2017年发布的PCIe Gen4标准，每条Serdes支持的速率已经达到16Gbps，Gen5也在加速制定中，其速率会再翻一倍达到32Gbps。Starblaze会紧跟技术的发展趋势，提供速率更高，性能更好更稳定的NVMe SSD系列产品。
