2. 事务层说明
2.1. 事务层概述

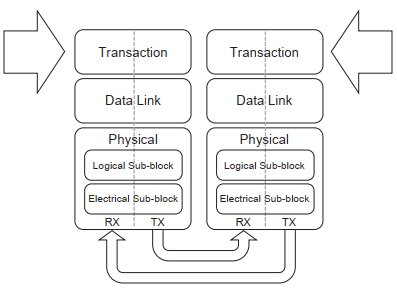

下图为事务层在PCIE整体结构中的示意图
从一个较高的层级来看，事务层所涉及的关键内容包括：
- 一种流水线的完全拆分事务协议
- 用于区分事务层数据包（TLP）的排序和处理需求的机制
- 基于信用的流控制
- 用于数据中毒检测和端到端数据完整性检测的可选支持
事务层主要包括如下内容：
- 构建和处理TLP
- 与设备资源相关的事务层机制，包括：
- 流控制
- 虚拟通道管理
- 用于TLP排序和管理的规则
- 与PCI/PCI-X兼容的排序方式
- 包括流类别的划分
2.1.1. 地址空间、事务类型和用法
- 说明
- 点击数：4145
一、CPCI简介
Compact PCI（Compact Peripheral Component Interconnect）简称CPCI，中文又称“紧凑型PCI”，是国际工业计算机制造者联合会（PCI Industrial Computer Manufacturer's Group，简称PICMG）于1994提出来的一种总线接口标准。是以PCI电气规范为标准的高性能工业用总线。CPCI的CPU及外设同标准PCI是相同的，并且CPCI系统使用与传统PCI系统相同的芯片、防火墙和相关软件。从根本上说，它们是一致的，因此操作系统、驱动和应用程序都感觉不到两者的区别，将一个标准PCI插卡转化成CPCI插卡几乎不需重新设计，只要物理上重新分配一下即可。为了将PCI SIG的PCI总线规范用在工业控制计算机系统，1995年11月PCI工业计算机制造者联合会（PICMIG）颁布了CPCI规范1.0版，以后相继推出了PCI-PCI Bridge规范、Computer Telephony TDM规范和User-defined I/O pin assignment规范。简言之CPCI总线 = PCI总线的电气规范 + 标准针孔连接器（IEC-1076-4-101） + 欧洲卡规范（IEC297/IEEE 1011.1）。
CPCI的出现不仅让诸如CPU、硬盘等许多原先基于PC的技术和成熟产品能够延续应用，也由于在接口等地方做了重大改进，使得采用CPCI技术的服务器、工控电脑等拥有了高可靠性、高密度的优点。CPCI是基于PCI电气规范开发的高性能工业总线，适用于3U和6U高度的电路插板设计。CPCI电路插板从前方插入机柜，I/O数据的出口可以是前面板上的接口或者机柜的背板。它的出现解决了多年来电信系统工程师与设备制造商面临的棘手问题，比如传统电信设备总线VME(Versa Module Euro card)与工业标准PCI(Peripheral Component Interconnect)总线不兼容问题。
CPCI总线(CompactPCI，紧凑型PCI)，是[1] (PCIIndustrial Computer Manufacturer's Group，国际工业计算机制造者联合会)组织于1994年提出的高性能工业计算机总线标准。 在电气特性上，CPCI总线以PCI电气规范为基础，解决了VME等总线技术与PCI总线不兼容的问题，使得基于PC的x86架构、硬盘存储等技术能在工业领域使用。同时由于在接口等地方做了重大改进，使得采用CPCI技术的服务器、工控电脑等拥有了高可靠性、高密度的优点。 在机械结构上，CPCI总线结构使用了欧卡连接器和标准3U、6U板卡尺寸。此外，CPCI总线具有很好的抗震性和通风性，而且还可以从前面板拔插板卡，使更换和维修板卡极为方便。
二、CPCI的特点
2019-05-10
577.62 KB
656- 说明
- 点击数：4319
VPX总线是VITA(VME International Trade Association, VME国际贸易协会)组织于2007年在其VME总线基础上提出的新一代高速串行总线标准。VPX总线的基本规范、机械结构和总线信号等具体内容均在ANSI/VITA46系列技术规范中定义。
一 概述
VPX总线来源于VME总线，而VME总线诞生于30年前，结合了Motorola公司Versa总线电气标准和欧式卡机械封装标准，是一种开放式架构，在工业控制、信号处理和国防领域中得到了广泛应用。 但VME总线毕竟是30年前的技术，随着业界对总线技术传输带宽要求不断提高，VME总线渐渐显露弊端。为此，VITA也先后推出VME64、VME64x、VME320等升级版本，遗憾的是，市场反应并不太理想。直到VPX总线出现，才彻底扭转了这个局面。
二 总线结构
VPX总线采用高速串行总线技术替代了VME总线的并行总线技术。VPX总线引入了目前最新串行总线技术，例如：RapidIO、PCI-Express和万兆以太网等，支持更高的背板带宽。VPX核心交换可以提供32对差分对，每对差分对理论上可以提供10Gbps的数据交换能力，一个VPX模块理论上最高可以提供8GByte/s的数据交换能力。
VPX总线还采用交换式结构替代VME的主控式结构。交换式结构使得系统整体性能不在受主控板的限制，提高了系统的整体性能。同时，在交换式结构下，处理器可以在任意的时间发送数据，而不需要等待总线后才发起传输，特别适合多处理器系统。
三 高速连接器
