QT下的串口编程

说明
点击数：2965

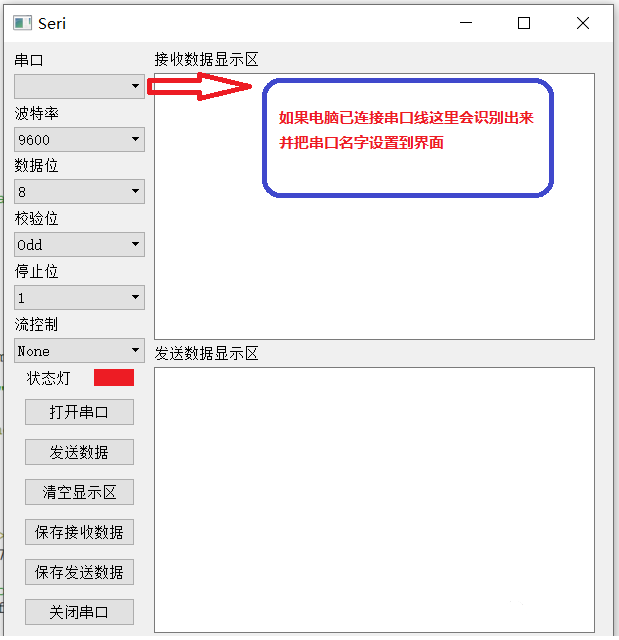

先上代码运行效果:

QT UART

代码示例：

.pro


#-------------------------------------------------
#
# Project created by QtCreator 2019-08-01T12:20:47
#
#-------------------------------------------------
# 这里要把串口库添加上 serialport
QT += core gui serialport

greaterThan(QT_MAJOR_VERSION, 4): QT += widgets

TARGET = Seri
TEMPLATE = app


SOURCES += main.cpp\
 Seri.cpp

HEADERS += Seri.h

FORMS += Seri.ui

DISTFILES +=

RESOURCES += \
 image.qrc

头文件 .h




#ifndef SERI_H
#define SERI_H


#include "QWidget"
#include "QWidget"
#include "QDebug"
#include "QFile"
#include "QFileDialog"
#include "QtSerialPort/qserialport.h"
#include "QtSerialPort/qserialportinfo.h"


namespace Ui {
class Seri;
}


class Seri : public QWidget
{
 Q_OBJECT


public:
 explicit Seri(QWidget *parent = 0);
 ~Seri();
private:
 inline void myDebugCall(); //自调用解析函数
 inline void mySend(const char* sendData,const QString text); //自调用发送函数
 inline void myState(); //自调用对状态灯刷新


signals:
 SIGNAL_recv(QByteArray arry); //接收数据通过信号将数据发送出去
private slots:
 void on_Open_clicked(); //打开串口
 void recv_Com(); //串口来消息响应槽
 void recvAnaly(); //接收立即处理信号槽--信号可以当槽使用--同样也可以emit--哈哈--奇葩吧
 void on_Write_clicked(); //发送数据
 void on_btnA_save_clicked(); //保存接收数据按钮
 void on_btnB_save_clicked(); //保存发送数据按钮
 void on_btn_close_clicked(); //关闭串口按钮
 void on_pushButton_clicked(); //清空显示区
private:
 QSerialPort* m_serial; //串口
 QByteArray str; //私有存储接收数据成员变量
 bool click; //判断打开串口按钮是否被点击
private:
 Ui::Seri *ui;
};


#endif // SERI_H



.cpp 文件




#include "Seri.h"
#include "ui_Seri.h"


Seri::Seri(QWidget *parent) :
 QWidget(parent),
 ui(new Ui::Seri)
{
 ui->setupUi(this);


m_serial = new QSerialPort(this); //创建串口 QSerialPort() 括号中可以设置参数 串口名... 待研究完善


foreach(const QSerialPortInfo &info, QSerialPortInfo::availablePorts()) //遍历获取当前可使用串口设置到comboBoxSeri控件上
 {
 if(ui->comboBoxSeri->currentText() != info.description())
 {
 ui->comboBoxSeri->addItem(info.portName()); //将本机可以使用串口名加载到界面
 }
 }
 connect(m_serial,SIGNAL(readyRead()),SLOT(recv_Com())); //接到串口数据响应


ui->label_State->setProperty("state","No"); //状态灯初始为红色 没有打开

 this->click = false;


}


Seri::~Seri()
{
 delete ui;
}
/*
 * 自调用数据解析打印
 */
void Seri::myDebugCall()
{
 for (int i = 0;i write(sendData);
 QString str = sendData + text;
 ui->sendtextEdit->append(str);
 ui->sendtextEdit->append("|---------------------------------------------------------|");
}
/*
 *刷新状态灯
 */
void Seri::myState()
{
 style()->unpolish(ui->label_State);
 style()->polish(ui->label_State);
 update();
}


/*
 * 打开串口按钮
 */
void Seri::on_Open_clicked()
{
 m_serial->setPortName(ui->comboBoxSeri->currentText());
 if(m_serial->open(QIODevice::ReadWrite) == true) { ui->label_State->setProperty("state","Ok"); click = true;/*判断打开串口是否打开成功*/ }
 else{ui->label_State->setProperty("state","No");}
 m_serial->setBaudRate(QSerialPort::Baud9600,QSerialPort::AllDirections); //设置波特率和读写方向
 m_serial->setDataBits(QSerialPort::Data8); //设置数据位8
 m_serial->setParity(QSerialPort::OddParity); //校验位
 m_serial->setStopBits(QSerialPort::OneStop); //一位停止位
 m_serial->setFlowControl(QSerialPort::NoFlowControl); //无流控制--好像并没有什么用


myState(); //刷新状态灯 此控制后期要加到串口是否打开成功逻辑中
}


/*
 * 接受数据槽 并在界面上显示内容
 */
void Seri::recv_Com()
{
 QByteArray temp = m_serial->readAll(); //在缓冲区读取数据--此处应该循环获取数据 直到\n为止
 if(!temp.isEmpty()) //如果读到数据不为空
 {
 ui->recvBrowser->append(QString(temp)); //把接到的数据现在界面显示后在进行逻辑处理
 }
 this->str = temp; //把收到的数据利用成员函数进行存储方便后面解析
 temp.clear(); //接到数据进行存储后进行清空操作
 emit recvAnaly(); //发出信号 有新数据到来 响应recvAnaly()进行解析
}
/*
 * 发送数据按钮
 */
void Seri::on_Write_clicked()
{
 m_serial->write(ui->sendtextEdit->toPlainText().toLatin1());
 ui->sendtextEdit->clear(); //发送后直接清空显示区


QByteArray temp = m_serial->readAll();
 ui->sendtextEdit->setText(temp);


}


/*
 * 通过recv_Com(槽)接收到数据发出信号进行逻辑分发处理
 */
void Seri::recvAnaly()
{
 myDebugCall();
 //此处进行数据解析
}


/*
 * 保存记录的收发数据按钮
 */
void Seri::on_btnA_save_clicked()
{
 QString textFile = QFileDialog::getSaveFileName(this,tr("Save txt"),"",tr("text (*.txt)"));
 QFile file(textFile);
 if(!file.open(QFile::WriteOnly | QFile::Text)) return;
 QTextStream out(&file); //分行写入文件
 out <recvBrowser->toPlainText();
}


/*
 * 关闭串口按钮
 */
void Seri::on_btn_close_clicked()
{
 m_serial->close();
 m_time->stop();
 ui->label_State->setProperty("state","No");
 myState();
}


/*
 * 保存数据发送按钮
 */
void Seri::on_btnB_save_clicked()
{
 QString textFile = QFileDialog::getSaveFileName(this,tr("Save txt"),"",tr("text (*.txt)"));
 QFile file(textFile);
 if(!file.open(QFile::WriteOnly | QFile::Text)) return;
 QTextStream out(&file); //分行写入文件
 out <sendtextEdit->toPlainText();
}


/*
 * 清空显示区按钮
 */
void Seri::on_pushButton_clicked()
{
 ui->recvBrowser->clear();
 ui->sendtextEdit->clear();
}
