首先，需要准备好minigui1.6.10的库文件，和一些示例文件,可以到minigui.org上下载.（可能我机器上的版本和下载的开源版本不一样，但是这个文章写出来就是为了备忘的。所以以我自己的版本为主介绍）
1. Cygwin环境安装
这个就不多说了，windows上很有名的模拟linux平台的工具软件。可以很方便的下载到。安装的时候注意安装make, vim两个东西即可。
2. 在cygwin上交叉编译minigui的产品
由于我这里的目标板是mips的核，那我就以mips为例:
minigui源代码中编译文件:
makefile.ng是用来vxworks的编译的文件.打开这个文件可以看到
include rules.make
打开rules.make文件,可以看到这个文件中做了一些相关的设置。注意第一句
TARGET_RULES=build/rules-mipse.vxworks
看来用的定义是放在这个build/rules-mipse.vxworks文件中的，那我再打开这个文件。
这个文件中有几个定义需要注意：
PREFIX：这个地方定义了编译好的minigui库文件和头文件放置的位置
TARGET_DIR:这个地方定义了tornado工具安装的路径，方便寻找vxworks的库文件和交叉编译链工具
CFLAGS:定义了minigui编译时候的参数，有类似下面的参数
-g -mips3 -EL -D__LITTLE_ENDIAN__ -Wall -DTOOL_FAMILY=gnu -DTOOL=gnu -D_WRS_KERNEL -DMIPSEL -DCPU=MIPS64 -D__mips__ -D__MIPSEL__
我们需要注意修改的地方有两个
-D__LITTLE_ENDIAN__ 大小端，根据不同的客户机有不同的要求，可能是__BIG__ENDIAN__ __LITTLE_ENDIAN__
-DCPU=MIPS64 cpu类型：也需要根据不同的客户机的要求，MIPS64 MIPS32等
上面的内容都设置好了之后，我们还需要根据板子不同需要做一些代码定制，如下：
关闭鼠标，关闭png，jpeg，commlcd(为了排除问题，只打开dummy 引擎)；打开DUMMY引擎。
也就是注释掉：
……_CURSOR_SUPPORT 1…… ……_PNG_FILE_SUPPORT 1…… ……_JEPG_FILE_SUPPORT 1……
修改配置
vim src/sysres/mgetc-vxi386.c
修改为：
static char *SYSTEM_VALUES[]={"dummy","dummy","/dev/ts","none"};
下面我们就可以进行交叉编译了：
交叉编译时，必须使用cygwin内置的make命令来编译。所以输入如下
$/bin/make -f makefile.ng clean
$/bin/make -f makefile.ng
$/bin/make -f makefile.ng install
编译完成后，就可以在已经定义好的目录下找到编译好的libminigui.a文件和minigui相关的头文件.
3. tornado产品上运行编译出来的minigui示例
- 还记得上个文章说到怎么创建项目吧。那我们新创建一个项目，这里有几点需要注意
- 如果我们是对一个已经编译好内核的板子来说。我们需要准备好这个内核文件，方便 我们写好的程序downloading到板子上
- 如果是一个已经编译好内核的板子，我们就只需要建立一个downloadable的应用程序就可以了。

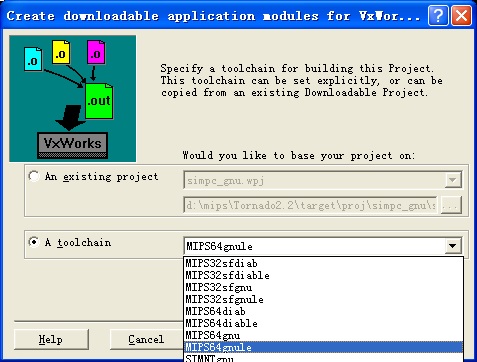

我们在选择toolchain的设置的时候（如图），需要按照不同的板子环境设置不同的toolchain，这里必须注意的是刚才编译minigui设置的CPU和大小端的内容，必须和这里选择的一样。
先给出一个minigui的helloworld实例
/*
** $Id: helloworld.c,v 1.38 2007-10-25 07:56:45 weiym Exp $
**
** Listing 2.1
**
** helloworld.c: Sample program for MiniGUI Programming Guide
** The first MiniGUI application.
**
** Copyright (C) 2004 ~ 2007 Feynman Software.
**
** License: GPL
*/
#include
#include
#include "minigui/common.h"
#include "minigui/minigui.h"
#include "minigui/gdi.h"
#include "minigui/window.h"
#include "minigui/mywindows.h"
static char welcome_text [512];
static char msg_text [256];
static RECT welcome_rc = {10, 100, 600, 400};
static RECT msg_rc = {10, 100, 600, 400};
static const char* syskey = "";
static int last_key = -1;
static int last_key_count = 0;
static void make_welcome_text (void)
{
const char* sys_charset = GetSysCharset (TRUE);
const char* format;
if (sys_charset == NULL)
sys_charset = GetSysCharset (FALSE);
SetRect (&welcome_rc, 10, 10, g_rcScr.right - 10, g_rcScr.bottom / 2 - 10);
SetRect (&msg_rc, 10, welcome_rc.bottom + 10, g_rcScr.right - 10, g_rcScr.bottom - 20);
if (strcmp (sys_charset, FONT_CHARSET_GB2312_0) == 0
|| strcmp (sys_charset, FONT_CHARSET_GBK) == 0) {
format = "欢迎来到 MiniGUI 的世界! 如果您能看到该文本, 则说明 MiniGUI Version %d.%d.%d 可在该硬件上运行!";
}
else if (strcmp (sys_charset, FONT_CHARSET_BIG5) == 0) {
format = "欢迎来到 MiniGUI 的世界! 如果您能看到该文本, 则说明 MiniGUI Version %d.%d.%d 可在该硬件上运行!";
}
else {
format = "Welcome to the world of MiniGUI. \nIf you can see this text, MiniGUI Version %d.%d.%d can run on this hardware board.";
}
sprintf (welcome_text, format, MINIGUI_MAJOR_VERSION, MINIGUI_MINOR_VERSION, MINIGUI_MICRO_VERSION);
strcpy (msg_text, "No message so far.");
}
static int HelloWinProc(HWND hWnd, int message, WPARAM wParam, LPARAM lParam)
{
HDC hdc;
syskey = "";
switch (message) {
case MSG_CREATE:
make_welcome_text ();
SetTimer (hWnd, 100, 200);
break;
case MSG_TIMER:
sprintf (msg_text, "Timer expired, current tick count: %ul.",
GetTickCount ());
InvalidateRect (hWnd, &msg_rc, TRUE);
printf("aaaaaaaaaaaaaaaaaaaaaaaaaaaaa\n");
break;
case MSG_LBUTTONDOWN:
strcpy (msg_text, "The left button pressed.");
InvalidateRect (hWnd, &msg_rc, TRUE);
break;
case MSG_LBUTTONUP:
strcpy (msg_text, "The left button released.");
InvalidateRect (hWnd, &msg_rc, TRUE);
break;
case MSG_RBUTTONDOWN:
strcpy (msg_text, "The right button pressed.");
InvalidateRect (hWnd, &msg_rc, TRUE);
break;
case MSG_RBUTTONUP:
strcpy (msg_text, "The right button released.");
InvalidateRect (hWnd, &msg_rc, TRUE);
break;
case MSG_PAINT:
hdc = BeginPaint (hWnd);
DrawText (hdc, welcome_text, -1, &welcome_rc, DT_LEFT | DT_WORDBREAK);
DrawText (hdc, msg_text, -1, &msg_rc, DT_LEFT | DT_WORDBREAK);
EndPaint (hWnd, hdc);
return 0;
case MSG_SYSKEYDOWN:
syskey = "sys";
case MSG_KEYDOWN:
if(last_key == wParam)
last_key_count++;
else
{
last_key = wParam;
last_key_count = 1;
}
sprintf (msg_text, "The %d %skey pressed %d times",
wParam - 1, syskey, last_key_count);
InvalidateRect (hWnd, &msg_rc, TRUE);
case MSG_KEYLONGPRESS:
sprintf (msg_text, "=======The %d key pressed over a long term", wParam);
InvalidateRect (hWnd, &msg_rc, TRUE);
break;
case MSG_KEYALWAYSPRESS:
sprintf (msg_text, "=======The %d key pressed always", wParam);
InvalidateRect (hWnd, &msg_rc, TRUE);
break;
case MSG_KEYUP:
sprintf (msg_text, "The %d key released", wParam - 1);
InvalidateRect (hWnd, &msg_rc, TRUE);
return 0;
case MSG_CLOSE:
KillTimer (hWnd, 100);
DestroyMainWindow (hWnd);
PostQuitMessage (hWnd);
}
return DefaultMainWinProc(hWnd, message, wParam, lParam);
}
int MiniGUIMain (int argc, const char* argv[])
{
MSG Msg;
HWND hMainWnd;
MAINWINCREATE CreateInfo;
#ifdef _MGRM_PROCESSES
JoinLayer(NAME_DEF_LAYER , "helloworld" , 0 , 0);
#endif
CreateInfo.dwStyle = WS_VISIBLE | WS_BORDER | WS_CAPTION;
CreateInfo.dwExStyle = WS_EX_NONE;
CreateInfo.spCaption = "Hello, world!";
CreateInfo.hMenu = 0;
CreateInfo.hCursor = GetSystemCursor(0);
CreateInfo.hIcon = 0;
CreateInfo.MainWindowProc = HelloWinProc;
CreateInfo.lx = 0;
CreateInfo.ty = 0;
CreateInfo.rx = g_rcScr.right;
CreateInfo.by = g_rcScr.bottom;
CreateInfo.iBkColor = COLOR_lightwhite;
CreateInfo.dwAddData = 0;
CreateInfo.hHosting = HWND_DESKTOP;
hMainWnd = CreateMainWindow (&CreateInfo);
if (hMainWnd == HWND_INVALID)
return -1;
ShowWindow(hMainWnd, SW_SHOWNORMAL);
while (GetMessage(&Msg, hMainWnd)) {
TranslateMessage(&Msg);
DispatchMessage(&Msg);
}
MainWindowThreadCleanup (hMainWnd);
return 0;
}
#ifndef _LITE_VERSION
#include
#endif
把这个实例添加到新建的tornado项目中，假设命名为helloworld.c文件，接下来，就需要把minigui的头文件路径和库文件给链接到tornado的项目中.
打开tornado的workspace窗口中的build标签，我们在这里面设置minigui的头文件和链接文件
1)双击demo builds下面的MIPS64gnule。
2)在打开的窗口中选择c/c++ compile tag
这里有tornado在编译的时候使用的参数，
首先我们要删除-ansi, minigui在开发的过程中，一些代码中没有按照ansi标准，所以我们需要先删除这个参数。
然后， 我们可以像使用gcc编译选项的参数一样加入我们的头文件路径，或者通过下面的“Include path...”按钮来添加
-IC:/cross/mipse/include
3)添加链接，这里注意不是在link标签下，是在Macro宏标签下添加
打开PRJ_LIBS宏，把库文件路径复制到value值里,然后按“add/set...”按钮
C:/cross/mipse/lib/libminigui.a
这样，我们就把minigui的库文件链接上了，而且也加好了minigui的头文件路径.
下面，我们就可以编译我们刚写的minigui的helloworld程序了。
4)设置目标板
现在我们需要连接上我们的目标版上的vxworks系统，把我们编译好的程序烧上去了。首先，在菜单tools->target server...的选项中选择configure，新建一个configuration，修改了configuration默认的名称后，选择target server properties下拉菜单，选择core file and symbols，然后指定file路径，这个所说的file就是前面提醒大家准备好的vxworks的内核文件"vxWorks"
然后在target server中填入本机的ip地址， 在target name/IP address里面填入目标板的ip地址，确认。这时主界面的toolbar中的combobox里面就可以选择当前的这个配置了。选中当前的配置后，就可以尝试启动链接了
5）让我们的minigui程序跑起来
目标板设置完成之后，我们可以把编译好的download到目标机器上,启动windsh,敲入minigui_entry，就可以把刚才烧入的helloworld跑起来了~
