随着多媒体信息技术、互联网技术、通信技术产品智能化趋势的加强，嵌入式系统以其占用内存少、高性能、具有完全的可伸缩性、性能稳定等特点得到了越来越广泛的应用。其应用主要包括网络通信、航空航天、医疗仪器、状态监控以及消费电子产品等领域。是美国VxWorks WindRiver System Inc.公司推出的强实时嵌入式操作系统，它在高可靠、高实时性、高性能领域有独到的优势和广泛的应用，特别是因为成功应用于火星探路器而名声大噪。本文将主要围绕VxWorks操作系统的图形用户接口的实现机制进行分析，讨论WorldWind软件的移植。

1 WorldWind软件概述

NASA就是我们所熟知的美国航天宇航局，在美国的高调宣传之下与FBI一样如雷贯耳，能够使用NASA所开发的软件会不会有一种特殊的心情呢？WorldWind（简称WW）就是一款出身高贵的软件，拥有NASA的血统。同时它也是一款特殊的软件。华丽的界面，出彩的图象，完全自主的功能应用，完全可以和GoogleEarth（简称GE）软件相媲美。它与GoogleEarth最大的优势在于它的代码开源，这样便于我们更加深入的了解他。这也是WW比GE更受大家的青睐的最重要的原因。同时也为我们这些爱好者移植该软件提供了方便。

1.1 Add-On功能

WW是一款可以让用户通过从太空视角全面观察地球表面的软件，以他优秀的卫星图库与地形资料，通过3D技术的应用，让用户拥有身临其境的感觉。与同类型软件一样，亦可以使用图层功能来方便使用者更快的索取自己想要的信息。不过不同的是WW的图层更为强大。这一切都得益于他的一个名为Add-On 的功能。此功能让你不光可以享有官方所提供的图层数据，更为让人兴奋的是由于WW为开源软件，他允许其他第三方人员为它提供编写的成品图层功能。图层是做什么用的？简单的来说，如果WW给我们提供的模型球体是这款软件的骨架，那么图层则就是WW的血脉，肌肉。两者是相辅相成的关系，骨架固然重要，但是人与人的不同并不简单的体现在骨架上，更多的是依靠血脉，肌肉来体现。这个功能就是为了让软件更为丰满，给于其很高的增长潜力，而同类型的 GE 则较之逊色的多了。

1.2 DDS图片

WW默认设置中将下载到本地的图片（一般是jpg格式）转换为dds格式，这样本地的cache中都是dds文件，一般说来同样分辨率的dds文件比jpg文件大。我通过修改默认设置，不让WW转为dds格式，直接用jpg格式，发现WW中显示效果差不多，地形也能正确渲染。

DDS是DirectDraw Surface的缩写，它是DirectX纹理压缩（DirectX Texture Compression，简称DXTC）的产物。许多3D软件包括大部分游戏都用dds格式，又称“贴图”，许多fans通过修改dds文件可以生成特殊显示效果。

在WW中也用到了其它格式的图片：

JPEG：(文件扩展名为jpg或jpeg)应用最广泛的图片格式之一，它采用一种特殊的有损压缩算法，将不易被人眼察觉的图像颜色删除，从而达到较大的压缩比（可达到2:1甚至40:1），所以“身材娇小，容貌姣好”，特别适用于网络环境。

PNG：与JPEG格式类似，网页中有很多图片都是这种格式，压缩比高于GIF，支持图像透明，可以利用Alpha通道调节图像的透明度。

BMP：Windows系统下的标准位图格式，使用很普遍。其结构简单，未经过压缩，一般图像文件会比较大。它最大的好处就是能被大多数软件“接受”，可称为通用格式。

GIF：分为静态GIF和动画GIF两种，支持透明背景图像，适用于多种操作系统，“体型”很小，网上很多小动画都是GIF格式。其实GIF是将多幅图像保存为一个图像文件，从而形成动画，所以归根到底GIF仍然是图片文件格式。

2 VxWorks系统概述

VxWorks是美国WindRiver公司开发的，具有工业领导地位的高性能嵌入式实时操作系统。VxWorks具有专门为实时嵌入式系统设计开发的操作系统内核，提供了高效的实时多任务调度、中断管理，实时的系统资源以及实时的任务间通信。基于VxWorks操作系统的应用程序可以在不同的CPU平台上轻松移植。VxWorks只占用了很小的存储空间，并可高度裁减，保证了系统能以较高的效率运行。VxWorks以其卓越的性能被广泛地应用在通信、军事、航空、航天等实时性要求极高因而普通操作系统难以胜任的领域中，美国的F-16战斗机、B-2隐形轰炸机和爱国者导弹及火星控测器“探路者”上都使用了VxWorks。

在VxWorks的一般嵌入式应用中，可以选择Zinc For VxWorks或WindML来进行图形界面设计，它们都是VxWorks中的可裁减的多媒体组件，都可以在VxWorks操作系统上以较低的系统开销实现丰富多彩的图形界面。Zinc是一套完善的图形用户界面开发工具，适用于为高性能嵌入式设备开发低内存开销、本地编译的图形化用户接口。WindML是将 Zinc和硬件设备之间连接在一起的简捷高效的通用多媒体图形库。WindML主要提供了对芯片、输入/输出设备、音频/视频、帧缓冲器等的开放的应用程序接口（API）。因此，Zinc必须通过调用多媒体图形库WindML的应用程序接口来实现其图形功能。Zinc属于高端应用，组件的价格也较贵，而WindML在大多数情况下已经足可以满足应用需求了。而且，WindML编程也比较灵活，有更大的自由度。因此，一般是选用WindML来作图形界面设计。

3 WindML

3.1WindML的系统结构和功能

WindML是基于实时嵌入式操作统的多媒体应用的支持链接库，它提供VxWorks基本的图形、视频、音频技术支持，并提供定制设备驱动的标准API接口，便于用户根据自己的硬件设备开发标准的设备驱动。它是一个代码量少、方便裁剪的提供语言接口的链接库。

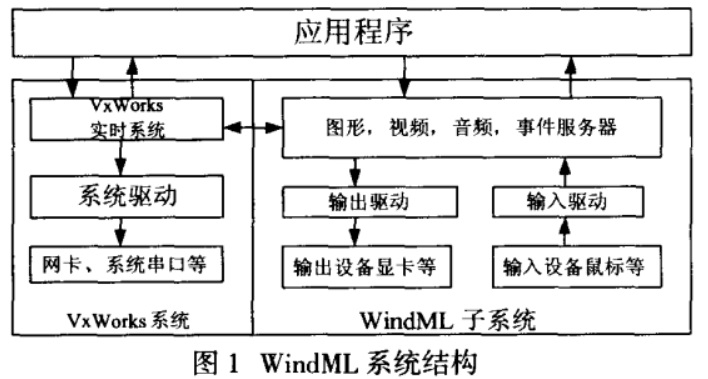

图1是基于VxWorks的WindML系统结构，它主要由SDK、DDK和硬件组成。其中SDK(Software Development Kit)是硬件无关层，它对用户应用程序提供统一的编程接口，包括图形、视频、音频和事件驱动服务器等，满足用户的基于事件驱动的多媒体应用的需要；DDK(Driver Development Kit)是硬件相关层，即所谓的设备驱动程序，它与用户的硬设备相关，一般应由用户根据具体硬件定制开发，它对硬件系统层输出初始化信息、控制信息和用户应用程序的图形人机接口，对SDK层提供设备无关的标准驱动接口；硬件层一般由用户定制，以实现相应要求。

3.2 WindML事件驱动机制的设计思想

3.2.1 分层模块化

WindML事件驱动机制设计成几个模块，如I/O设备驱动模块、I/O子系统处理模块、输入监测任务模块、消息分发模块等。在模块内，又按功能划分成更小的模块。同时，I/O设备驱动与I/O子系统处理模块严格处于系统的最下层，它用VxWorks系统的实时性设计来保证WindML事件的实时获取，并且上层模块可以不知道下层的实现细节。

3.2.2 任务队列化

WindML应用系统中，一定有很多任务，因此，不管是系统任务或用户任务，都采用任务队列方式管理本任务应处理的事件，以保证事件的完整性和有效性。

3.2.3 低开销强实时性

为了减小模块间的影响和保证强实时性，避免额外的拷贝操作，在实现中大量采用了指标方式，特别是在I/O子系统和消息分发模块中。

3.3 WindML事件驱动机制的实现方案

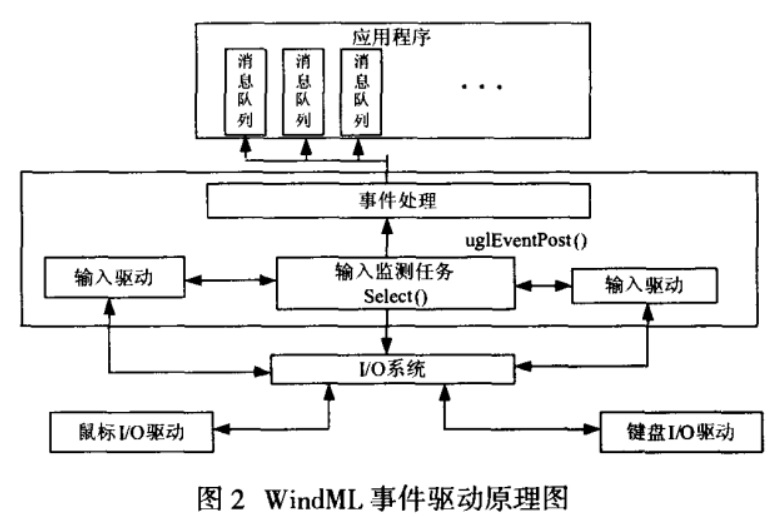

WindML是一个基于事件驱动的图形库，它采用客户／服务器模式，事件驱动的原理如图2。

客户应用程序端负责窗口的绘制、窗口更新和其它用户消息的响应，每一个窗体对象均建立一个消息队列，用来接收服务器端的事件，从而进行处理。服务器端主要由一个叫“输入监测任务”的任务来集中处理。输入监控任务依靠VxWorks I/O系统和select机制来采集I/O设备的实时事件，然后将其打包(或压缩)成标准结构的事件信息。打包后的信息通过uglEventPost函数，发送到事件处理模块中，在这个模块中搜索应用程序的所有窗口的所有消息队列，判断当前事件应该由哪一个窗口的消息队列来接收，并将其发送到这个消息队列中。这样，这个客户应用程序就可以从消息队列中取出消息信息，进行相应的处理。而且，这种分层模块化机制也为用户直接以事件方式在窗口间进行通信提供了方便，只要调用uglEventPost函数即可，而不必经过其它底层模块。因此，在整个过程中，有几部分的实现非常关键，包括I/O子系统与设备I/O驱动、Select机制的实现方案、输入监测任务的实现机制、事件回调注册与事件分发处理机制等。

3.4 WindML的使用

WindML本身也具有可裁剪性和可配置性，以适应不同的应用要求。WindML可以为在VxWorks操作系统下开发的软件提供基本图形、视频和音频文面的操作。WindML适用于很多种CPU，可以提供独立于硬件的代码，同时它也支持鼠标、键盘等输入设备

WindML的主要功能有二维图形API，事件服务，区域和窗口管理，多媒体，资源管理。其中，二维图形API是最常用的部分，包括基本画图操作（画线、矩形、椭图、多边形、点），选择字体输出文体，位图，光标管理，批量画图操作，图形上下文，色彩管理，双缓冲。事件服务程序是用来处理输入设备的输入请求的。它会把键盘、鼠标等输入的数据转化为事件并且传送给事件句柄，送到应用队列中。区域和窗口管理可以在界面上定义一个区域或多线程之间共享的窗口以供画图操作。多媒体API支持NTSC，PAL，SECAM等视频制式，DSP或混频器两种设备的音频输出，也支持JPEG图形格式。

WindML的图形界面是以像素为单位的，一般采用配色表来选择颜色，先在配色表上配置好一种颜色的R、G、B值，并用其在配色表中的索引值代表这种颜色。

VxWorks支持C和C++。在WindML的编程中，用C和C++写的程序完全可以编译通过，但是C语言中的printf()等函数是无法在图形界面上输出字符的，必须用WindML提供的相应函数才行。例如，uglTextDraw(ge,x1,y1,length,text)是在屏幕上（x1, y1）处用前面已设置的字体输出英文字符串text。

WindML本身不支持中文，而在国内的应用场合，图形界面中不能显示中文往往是不符合要求的。这里可以用调用点阵字库的办法解决这样的问题。国家标准规定：汉字库分94个区，每个区有94个汉字（以位作区别），每个汉字在汉字库中有确定的区和位编号。每个汉字在库中是以点阵字模型式存储的，一般采用16×16点阵（32字节）、24×24点阵（72字节），每个点用一个二进制位（0或1）表示，地应在屏幕上显示出来，就是相应的汉字。由于在中文环境下，输入的是汉字的内码，我们必须将之转换成区位码，算出偏移量，从字库中找到对应的汉字，将其字模显示即可。采用这种方法就需要有字库文件，还必须自己写一个调用字库显示汉字的函数。这样，在主程序中将需要显示的汉字用引号表示成一个字符串，调用显示汉字的函数即可。由于Tornado中无法直接输入中文，需要在其它的编辑器中（如UltraEdit）输入汉字字符串保存后在Tornado中打开即可。

在图形显示前，必须先调用WindML的API函数UglInitialize（）进行初始化，然后还需要产生一个图形环境，这样才可以显示自己的图片。WindML使用多线程和多任务，但图形的资源是一定的，为防止多线程之间产生资源冲突，需要使用互斥信号量锁定资源。WindML中，一般在使用一组画图函数前，用UglBatchStart(gc)通过互斥信号量锁定图形上下文、图形设备及缓冲，并且隐藏光标。在画图操作完成后，再用 UglBatchEnd(gc)释放被锁定资源以被其它的画图函数所使用。

4 结束语

该软件的在VxWorks系统下的移植工作已基本实现，图形的显示与浏览基本完成。不过现在显示的图形格式为JPEG，DDS格式图形的显示和软件功能的完善正在进行中。

作者的创新：

成功的将NASA WorldWind软件移植到了VxWorks系统下，实现了在嵌入式系统中完成对高分辨率地图的浏览，该软件可以应用到很多比较重要的领域中，性能出色，耗能低。

参考文献：

1. WindML Programmers Guide 2.0.WindRiver Systems Inc.,2000-02
2. VxWorks Programmers Guide 5.4.WindRiver Systems Inc.,1999-02
3. 郭琳，付梦印，肖烜。基于VxWorks的导航系统人机交互界面的开发。微计算机信息，2006，12-2：50-52。
4. 曲宏松，张叶，曹立华，耿爱辉，陈涛。VxWorks下多页图形界面的设计。微计算机信息，2006，10-2：192-194。
